Komplexe Instandsetzung: Wertgeber-Austausch & Neu-Parametrierung (Brobeil Hydraulik, Bj. 2018)

Problemstellung & Fehlerdiagnose

An der Brobeil-Hydraulikanlage kam es zu einem Totalausfall der Positions- und Schachtwerterfassung. Das Siemens SIMATIC Bedienteil meldete den kritischen Fehler „Geberausfall“. Der Aufzug stellte aus Sicherheitsgründen den Betrieb komplett ein. Die anspruchsvolle Aufgabe erforderte nicht nur den mechanischen Tausch des Wertgebers, sondern auch die Neueinstellung der Signalparameter in der SPS-Steuerung.

Durchführung & Inbetriebsetzung

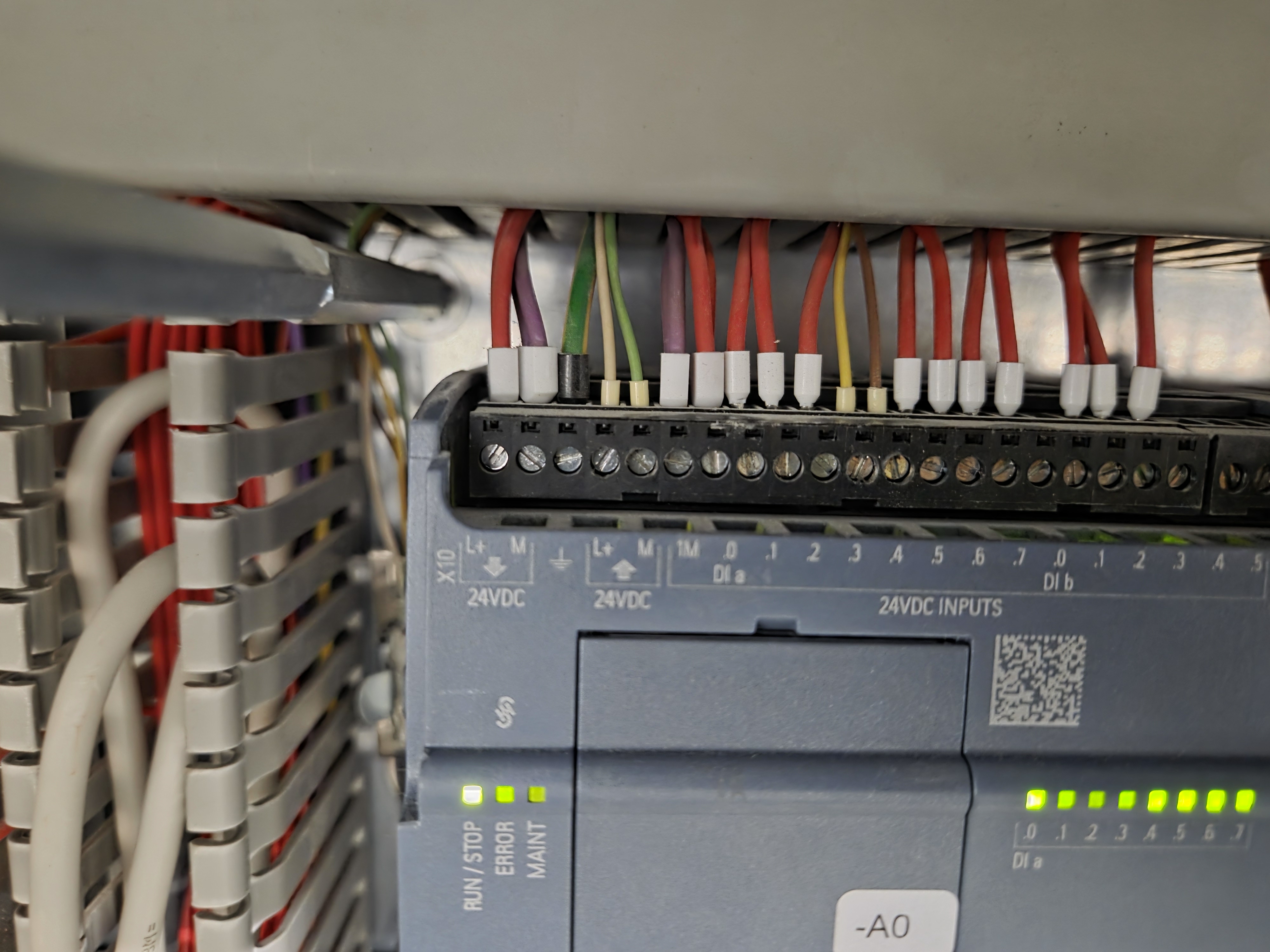

• Messtechnische Überprüfung der Spannungssignale an der Siemens S7-1200 SPS-Baugruppe zur Lokalisierung des Signalverlusts.
• Demontage des defekten Impulsgebers im Schacht.

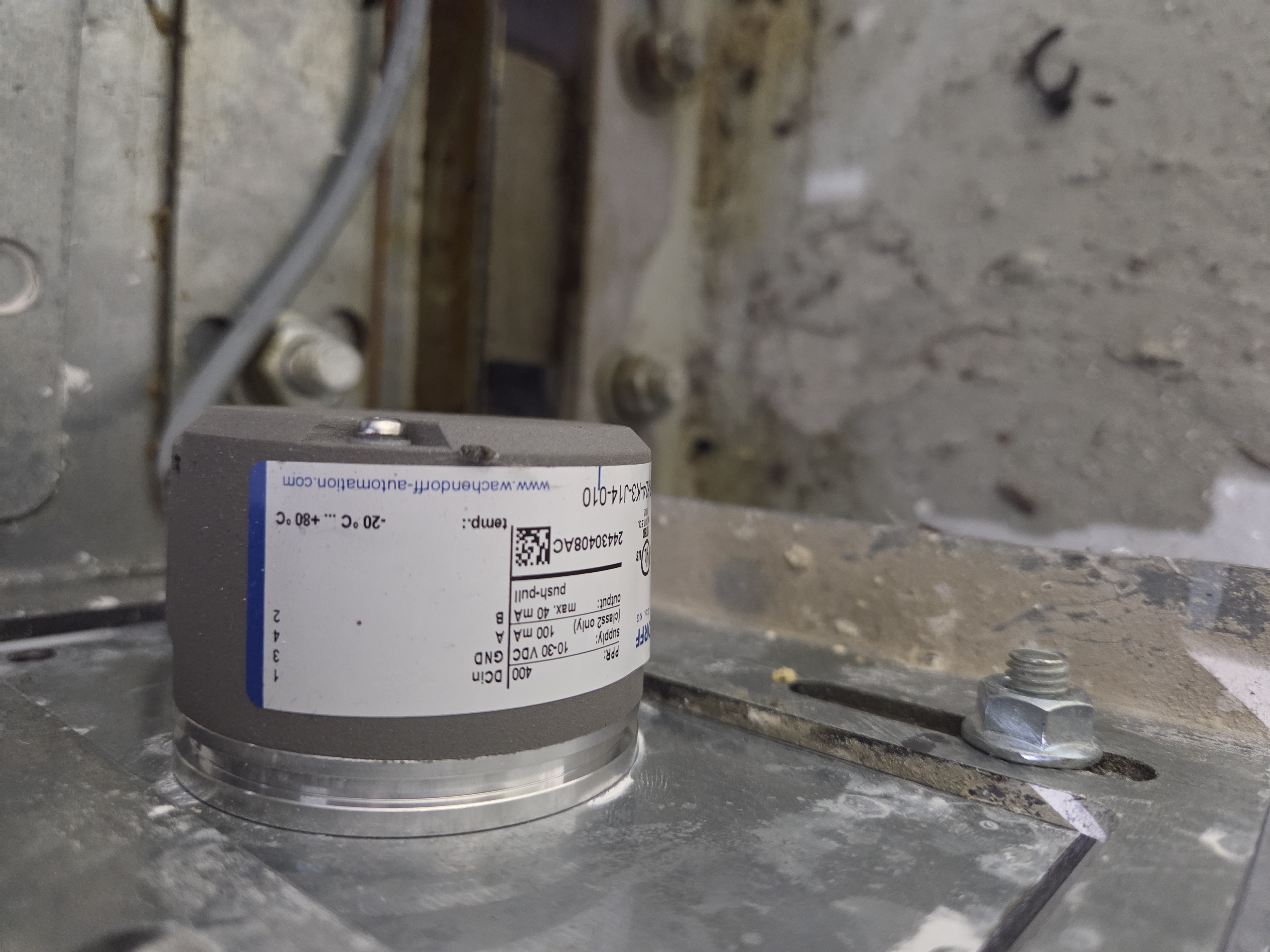

• Montage und präzise mechanische Ausrichtung eines neuen Inkrementalgebers (Wachendorff Automation, 400 PPR, Push-Pull).

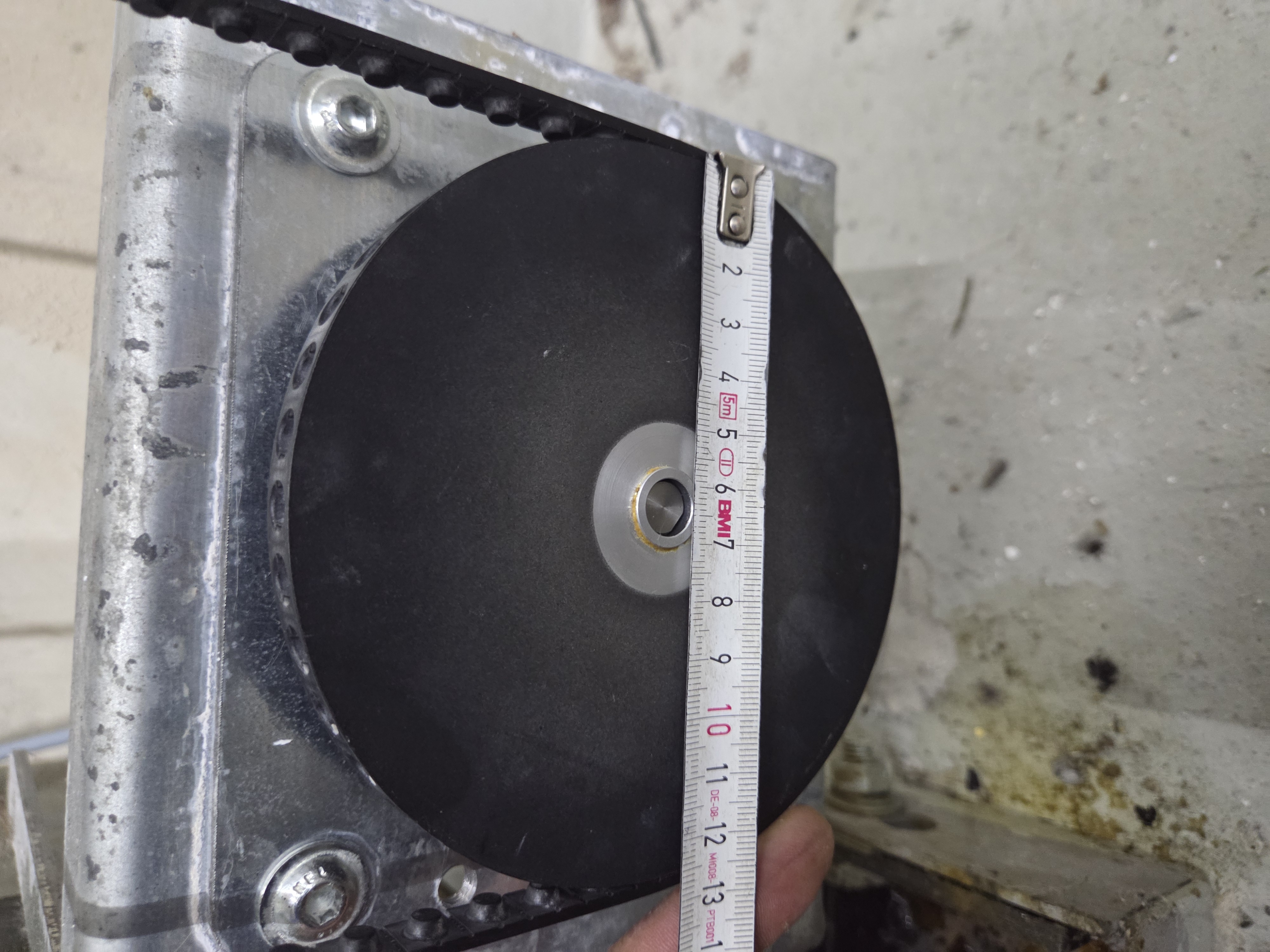

• Anpassung und Ausrichtung der Zahnriemenscheibe zur spielefreien Impulskopplung.
• Verdrahtung des neuen Gebers an den digitalen Eingängen der Steuerung.
• Eingabe und Kalibrierung der neuen Werte/Parameter im Siemens SIMATIC Bedienpanel sowie Durchführung von Lern- und Korrekturfahrten zur millimetergenauen Bündigkeitseinstellung in allen Etagen.

Ergebnis für den Kunden

Exakte Positionserfassung und sanfter, bündiger Halt auf allen Etagen. Dank fundierter SPS- und Elektronikkenntnisse konnte die komplexe Steuerung ohne teuren Baugruppentausch wieder perfekt in Betrieb genommen werden.

Dokumentation der Arbeiten
