TÜV-Mängelbeseitigung: Erneuerung Schachtgruben-Beleuchtung (Schindler 3300)

Anlagentyp: Schindler 3300

Baugruppe: Schachtgrube / Sicherheitsbeleuchtung

Maßnahme: Erneuerung Leuchte gegen stärkere LED-Lichtleiste

Status: Mangel beseitigt & ZÜS-konform

Problemstellung / TÜV-Mangel

Bei der wiederkehrenden Prüfung durch die ZÜS (TÜV) wurde eine unzureichende bzw. defekte Beleuchtung im Schachtbereich festgestellt. Gemäß den Prüfvorgaben und der EN 81-20/50 ist eine ausreichende und gleichmäßige Ausleuchtung der Schachtgrube zwingend vorgeschrieben, um sichere Inspektions- und Wartungsarbeiten für das Servicepersonal zu gewährleisten.

Durchführung & Instandsetzung

Sichere Freischaltung der Beleuchtungsleitung im Aufzugsschacht.
Demontage der alten, defekten und zu schwachen Leuchteneinheit.
Installation einer größeren, stoßfesten und deutlich leistungsstärkeren Feuchtraum-Lichtleiste an der Schachtwand.
Fachgerechter elektrischer Anschluss und Absicherung der Kabelwege.
Überprüfung der Ausleuchtung in der Schachtgrube sowie der Funktion des Schachtlichtschalters am Inspektionsbesteck.

Ergebnis für den Kunden

Eine hervorragend ausgeleuchtete Schachtgrube nach den aktuellen Sicherheitsnormen. Der TÜV-Mangel wurde zeitnah und fachgerecht behoben, sodass die Mängelfreistellung der Anlage umgehend an den Betreiber gemeldet werden konnte.

Dokumentation der Montage

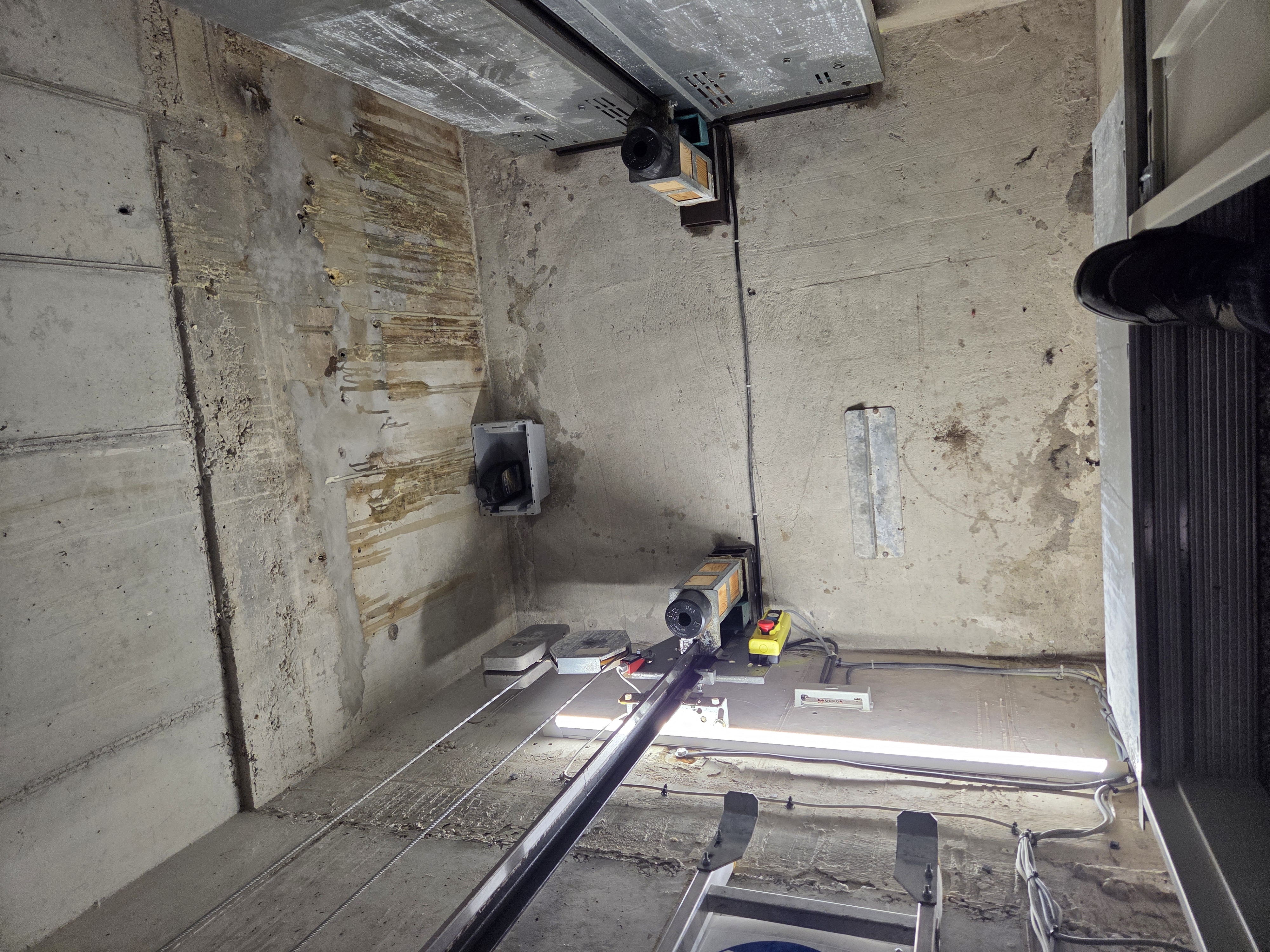

Blick von oben in die neu ausgeleuchtete Schachtgrube des Schindler 3300

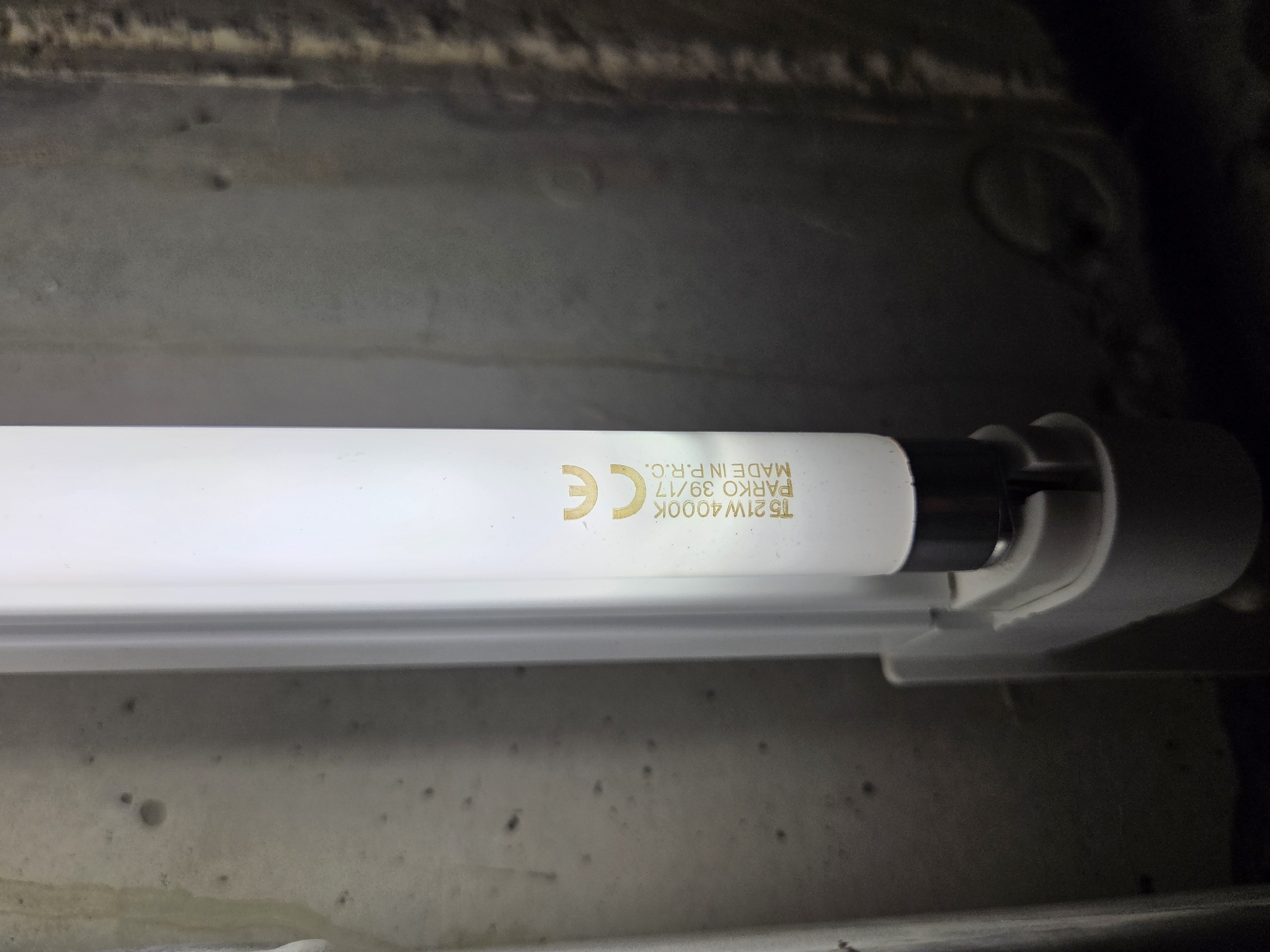

Nahaufnahme des Typenschilds des alten Leuchtmittels

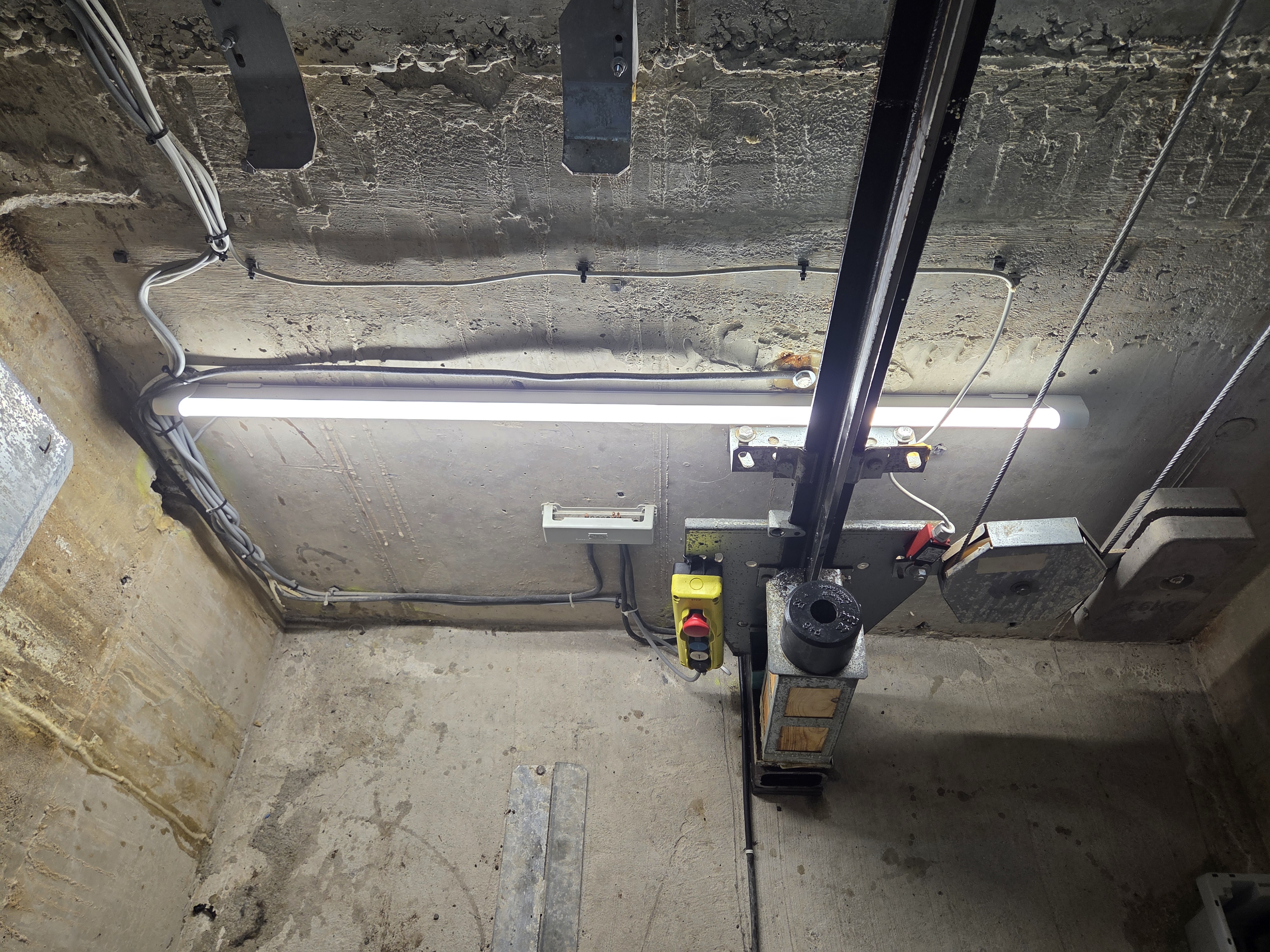

Eingebaute neue, lange LED-Schachtleuchte an der Schachtwand

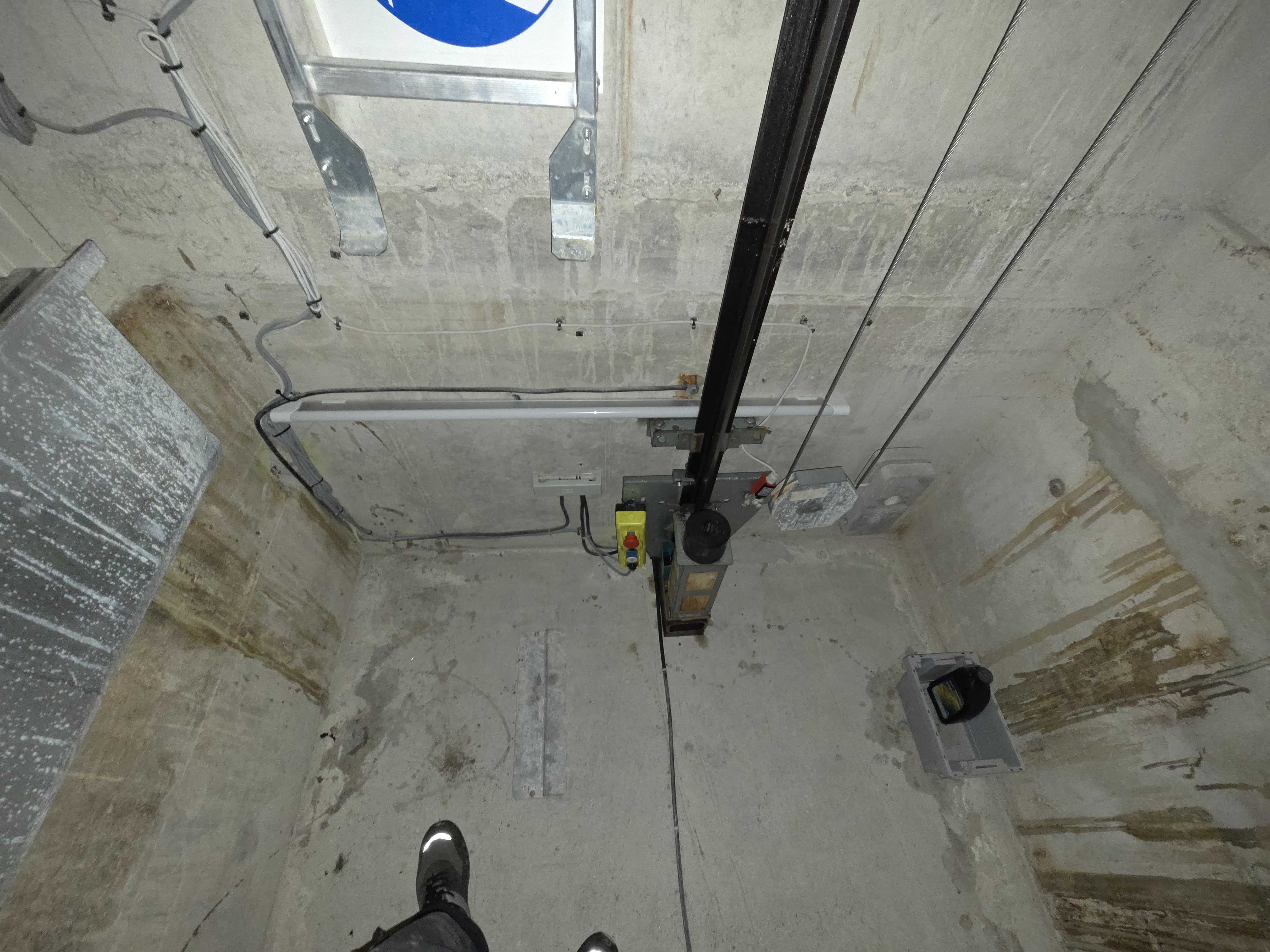

Gesamtansicht der perfekt ausgeleuchteten Schachtgrube mit Inspektionstaster
