Platinenreparatur an der Steuerung (Haushahn SC01 – Bremsansteuerung)

Problemstellung

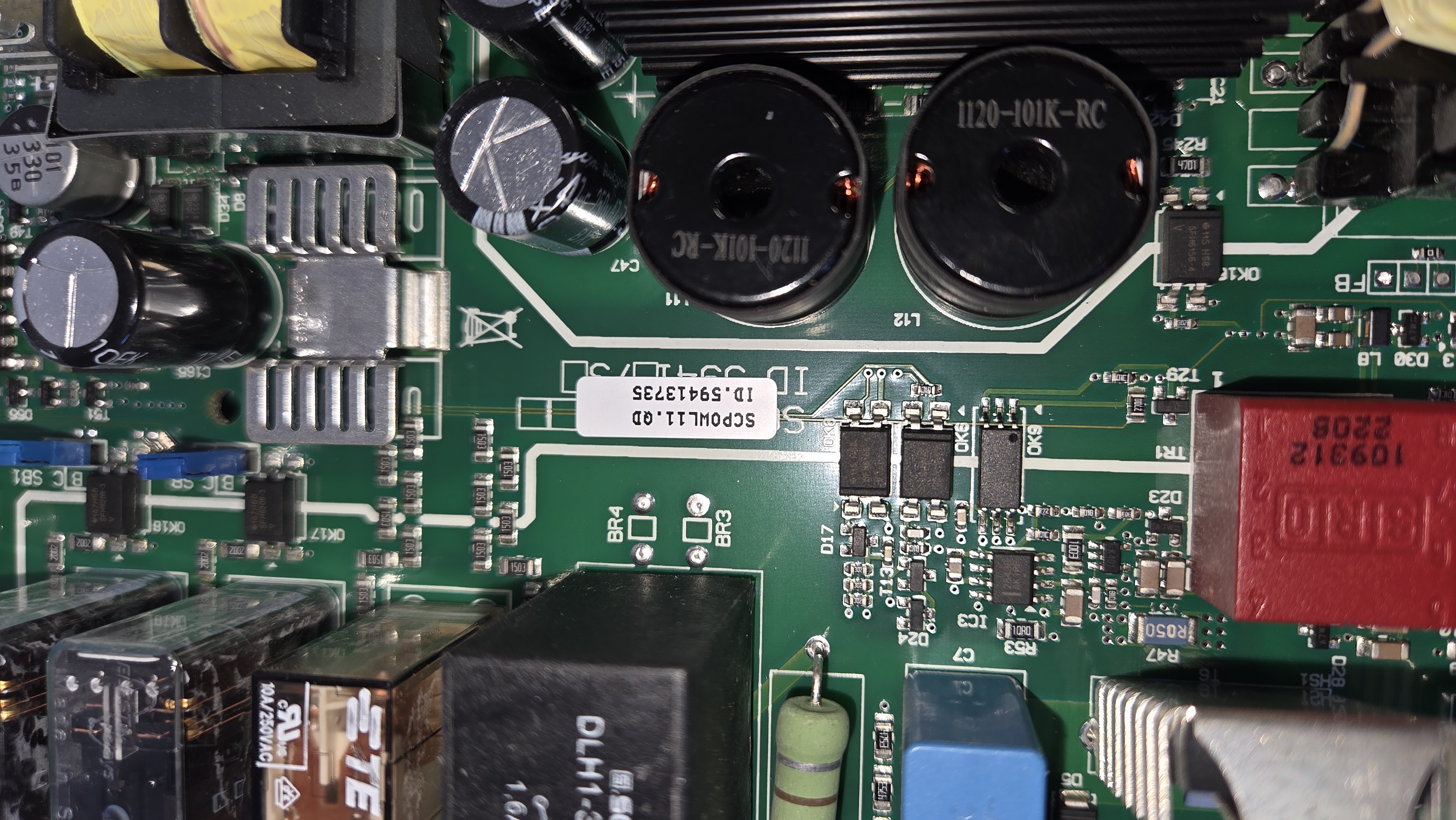

Die Aufzugsanlage schaltete aufgrund einer Störung im Bremskreis ab und ließ sich nicht mehr starten. Die Fehlersuche an der Steuerung Haushahn SC01 zeigte, dass die Bremsansteuerung auf der Platine nicht mehr ordnungsgemäß durchschaltete. Grund hierfür war ein defekter Lastwiderstand im Versorgungspfad der Bremsspule.

Durchführung & Instandsetzung

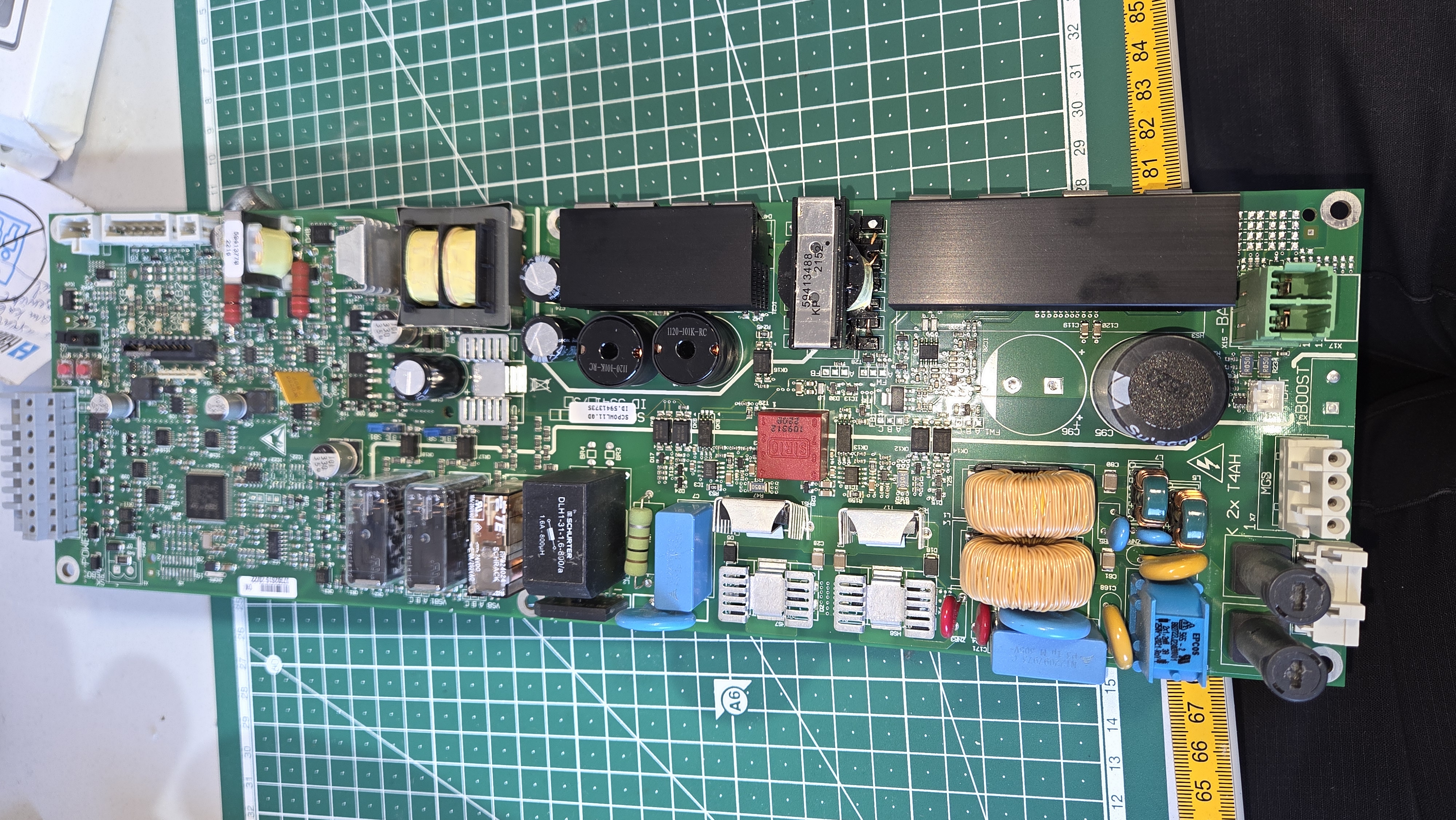

• Ausbau der Hauptplatine aus dem Steuerungsschrank unter Einhaltung aller ESD-Schutzmaßnahmen.

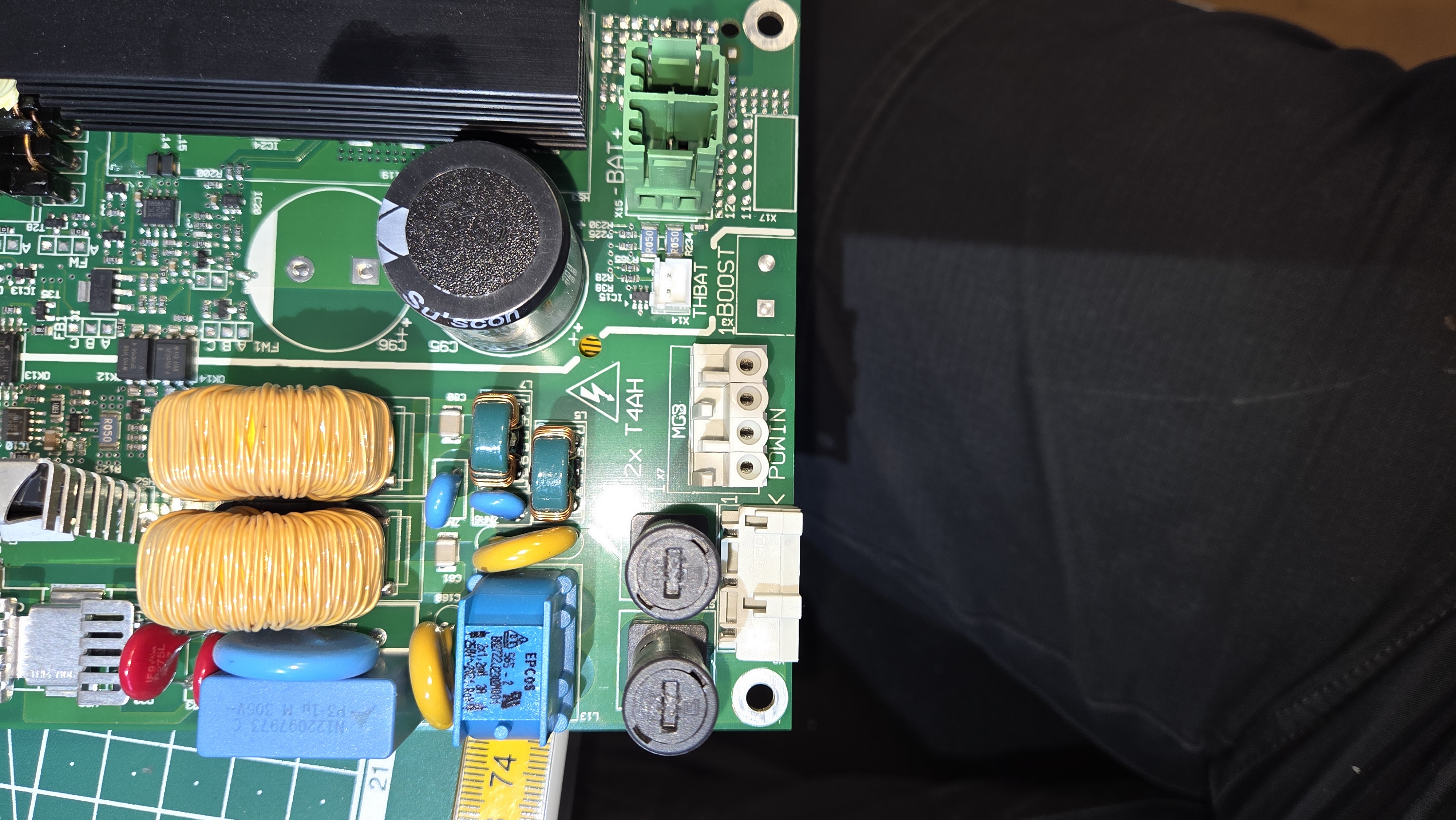

• Systematische Durchmessung der Leiterbahnen, Dioden und Leistungspfade im Bereich der Bremsansteuerung.
• Identifikation des defekten Widerstands und fachgerechtes Auslöten der beschädigten Komponente.
• Einlöten eines neuen, hochtemperaturbeständigen Präzisions-Widerstands und Reinigung der Platine.
• Wiedereinbau der Platine, Prüfung der elektrischen Werte sowie abschließender Funktionstest der Aufzugsbremse unter Betriebsbedingungen.

Ergebnis für den Kunden

Ein teurer und oft mit Wochen Wartezeit verbundener Austausch der kompletten Hauptplatine konnte durch die präzise Reparatur auf Bauteilebene vermieden werden. Der Aufzug ging am selben Tag wieder sicher in Betrieb.

Dokumentation der Platinenreparatur
