Erneuerung der Kabinenschürze an einer Haushahn SC01 Aufzugsanlage

Problemstellung

Die Schürze unterhalb der Fahrkorbschwelle war verbogen bzw. beschädigt. Die Kabinenschürze ist ein zentrales Sicherheitselement: Sie verschließt bei unbündigem Halt der Kabine oder während einer Notbefreiung den Raum unterhalb des Fahrkorbs, um einen Absturz von Personen in den Schacht zu verhindern. Eine beschädigte Schürze stellt einen erheblichen Sicherheitsmangel bei der ZÜS-Prüfung (TÜV) dar.

Durchführung & Montage

• Positionierung des Fahrkorbs in geeigneter Arbeitshöhe und Absicherung der Baustelle im Inspektionsbetrieb.
• Demontage der beschädigten alten Schürzenkonstruktion an der Fahrkorbschwelle.
• Präzise Ausrichtung und spannungsfreie Montage der neuen, verzinkten Schürzenbleche direkt unterhalb der Kabinentürschwelle.
• Sichere Verschraubung und Überprüfung der korrekten Neigungswinkel sowie des geforderten Mindestabstands zur Schachtwand.
• Funktions- und Sichtkontrolle beim Durchfahren der Haltestellen.

Ergebnis für den Kunden

Die Aufzugsanlage entspricht wieder in vollem Umfang allen rechtlichen Sicherheitsanforderungen nach DIN EN 81-20. Der Schutz von Passagieren bei Personenevakuierungen ist lückenlos gewährleistet und die TÜV-Beanstandung wurde erfolgreich behoben.

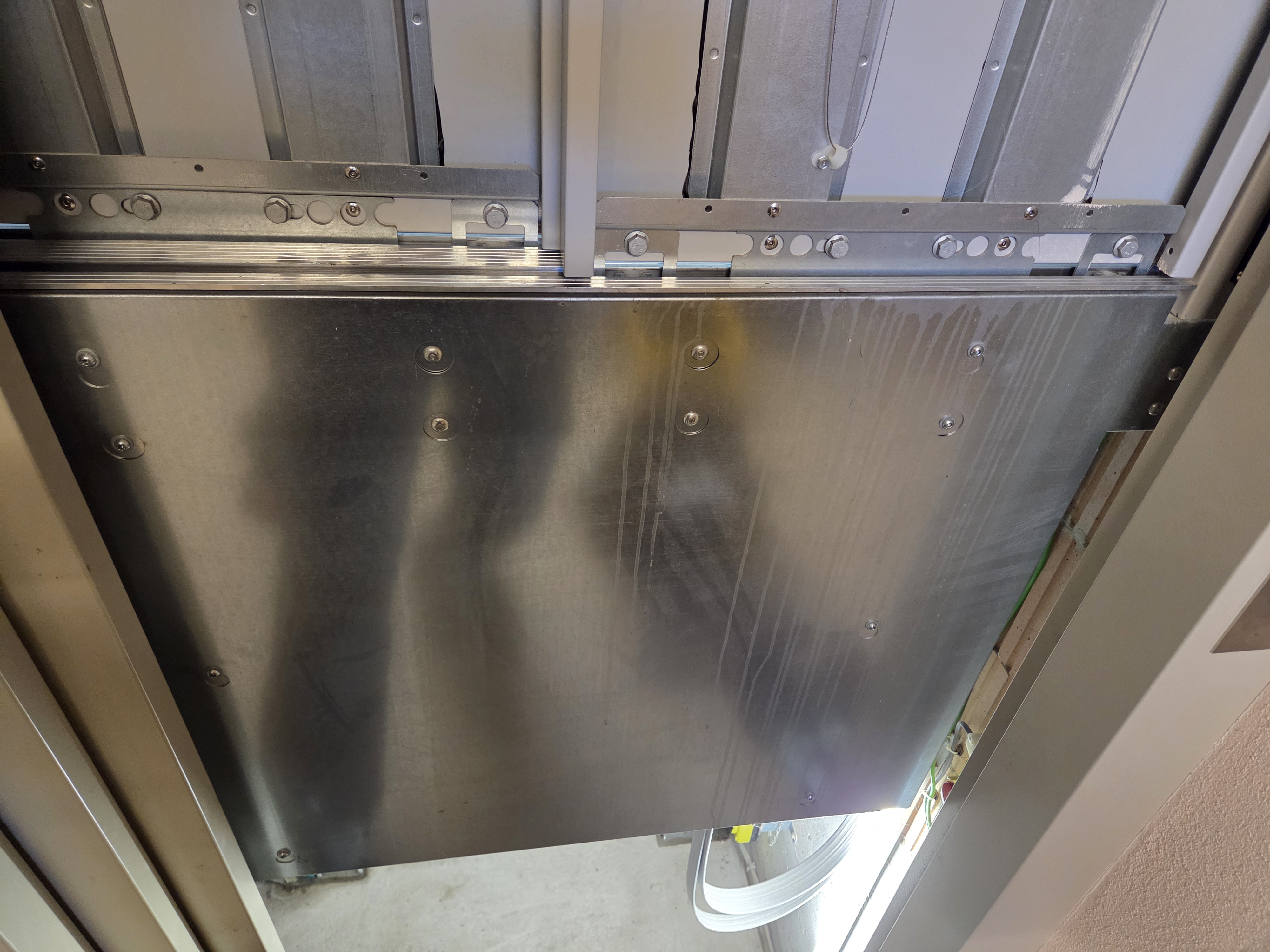

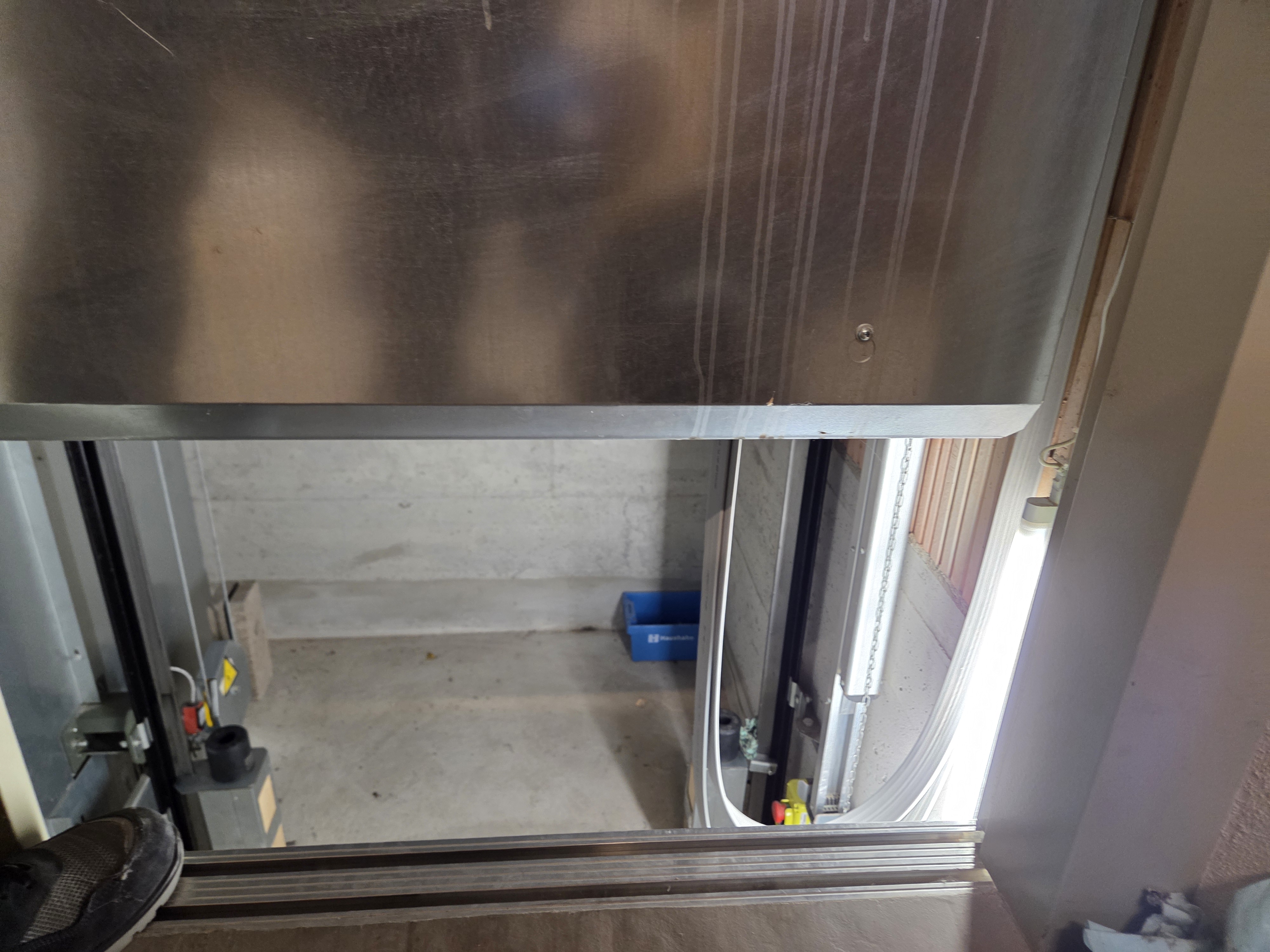

Dokumentation der Montage
