Instandsetzung & Abdichtung der Not-Handpumpe (Otis Hydraulik-Steuerblock)

Problemstellung

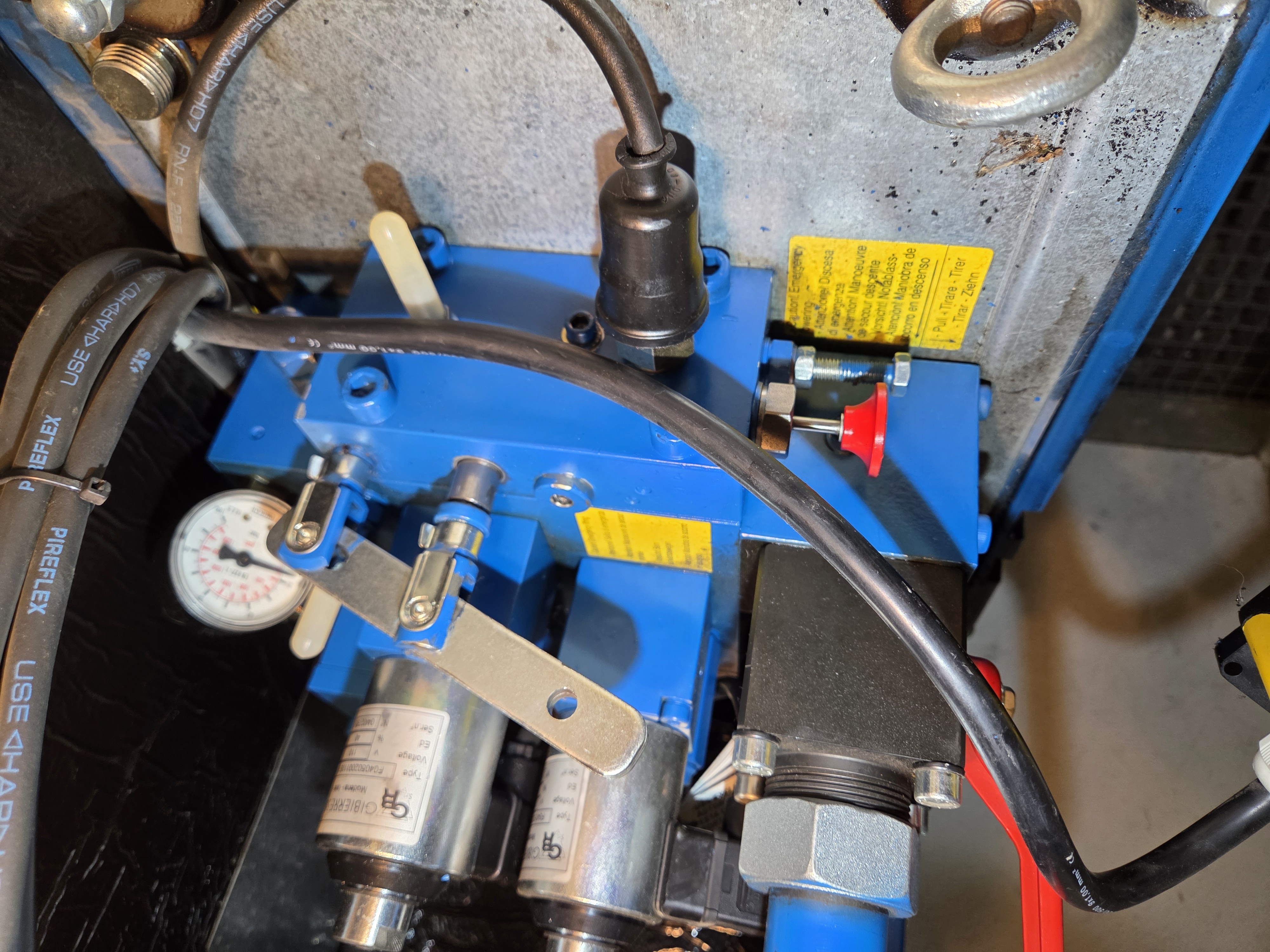

Am blauen Otis-Hydrauliksteuerblock wurde bei der Wartung ein Ölverlust am Betätigungskolben der Not-Handpumpe festgestellt. Zudem baute die Handpumpe bei manueller Betätigung nicht mehr den erforderlichen Druck auf. Eine einwandfrei funktionierende Handpumpe ist gesetzlich vorgeschrieben, um die Kabine im Notfall oder bei Stromausfall manuell ins nächste Geschoss anheben zu können.

Durchführung & Reparatur

• Druckentlastung des Steuerblocks und Absicherung der Hydraulikanlage.
• Demontage der Hebelmechanik und des Pumpenkolbens der Not-Handpumpe am Steuerblock.
• Reinigung des Zylinderraums sowie Entnahme der zerfallenen bzw. ausgehärteten O-Ringe und Nutringe.
• Einbau neuer, öl- und druckbeständiger Spezialdichtungen sowie Zusammenbau des Kolbensystems.

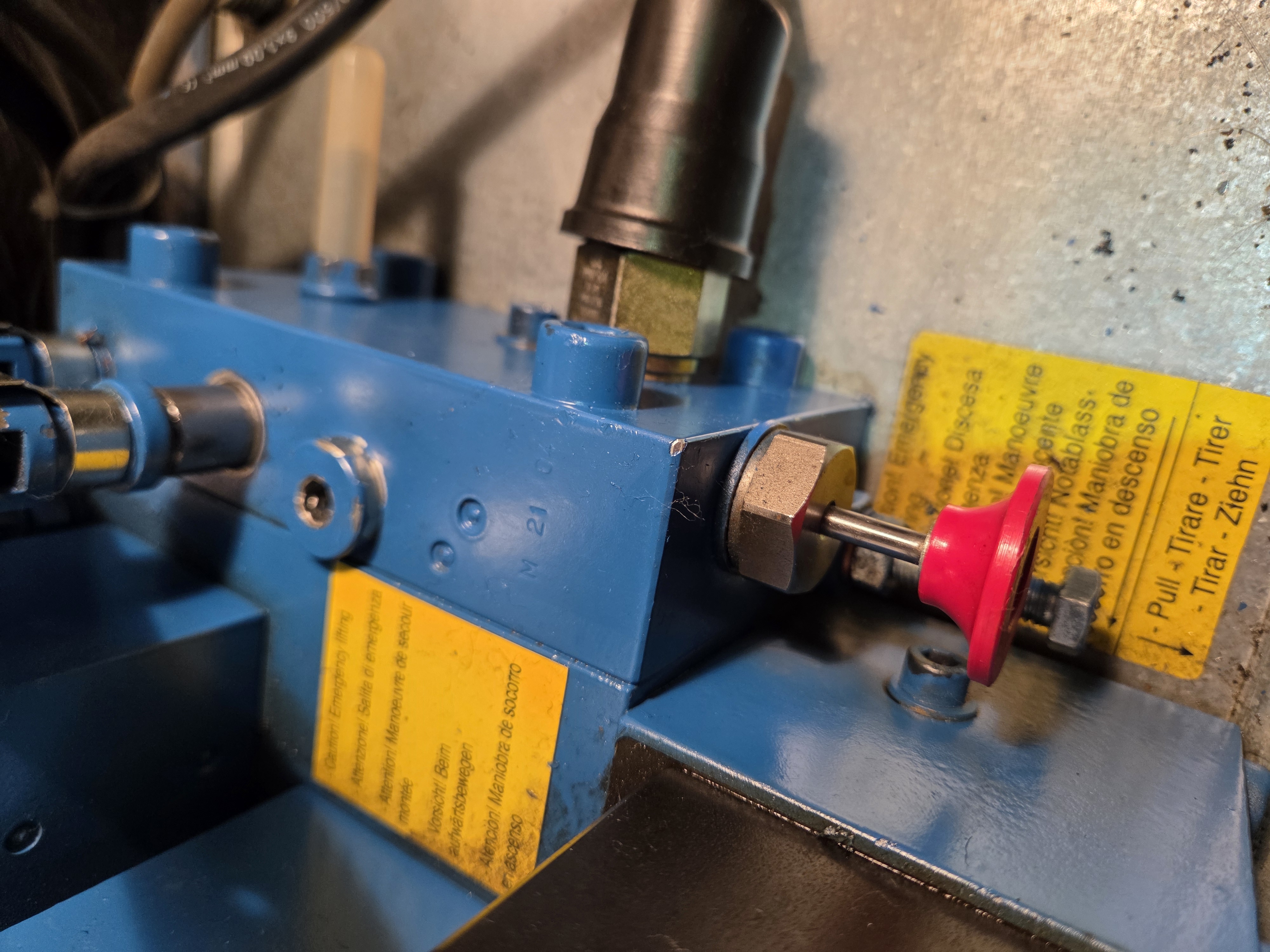

• Prüfung des manuellen Notablasses (roter Zugknopf) und Durchführung eines Druck- und Funktionstests der Handpumpe unter Reallast.

Ergebnis für den Kunden

Die Handpumpe ist wieder absolut dicht und baut sofort zuverlässig Druck auf. Die Notbefreiungseinrichtung der Aufzugsanlage ist voll einsatzbereit und entspricht lückenlos allen Sicherheitsbestimmungen der Betriebssicherheitsverordnung.

Dokumentation der Reparatur
